導入

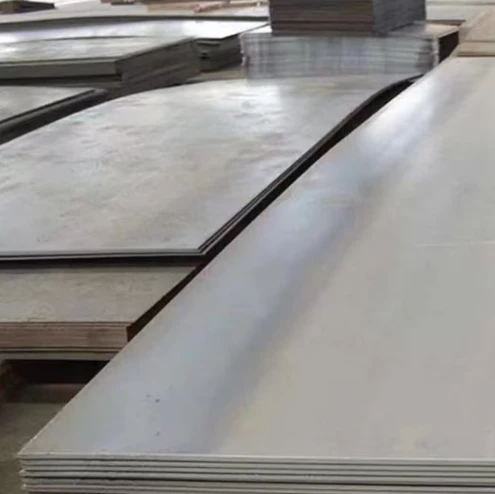

09CuPCrNi-耐候性鋼板は、屋外耐食工学用途向けに設計された低合金鋼です。{{2}鉄道、車両、橋、塔などの鋼構造物に広く使用されています。
この鋼板は、長期間にわたって大気条件にさらされると、約 0.02 ～ 0.03 mm/ 年の腐食速度を示し、8 ～ 12 か月以内に安定した保護錆層 (緑青) を形成します。
耐用年数は 40 ～ 60 年、降伏強さは約 275 ～ 345 MPa、引張強さは約 390 ～ 620 MPa、伸びは 20 ～ 31% です。
プレートの厚さは構造要件に応じて調整でき、通常は 6 ～ 15 mm の範囲です。通常の炭素鋼に比べて2～8倍の防錆・耐食性、1.5～10倍の塗装性能があり、メンテナンスコストを大幅に削減し、材料費や工数を節約できます。
09CuPCrNi-A 化学組成
|
学年 |
要素最大値 (%) |
||||
|
09CuPCrNi-A |
C |
シ |
ん |
P |
S |
|
0.12以下 |
0.25-0.75 |
0.20-0.50 |
0.06-0.12 |
0.020以下 |
|
|
Cr |
銅 |
ニ |
RE |
||
|
0.30-1.25 |
0.25-0.50 |
0.12-0.65 |
|||
09CuPCrNi-A の機械的性質
| 学年 | 厚さ | 収率 | 引張 | 伸長 | 納品状態 |
| 09CuPCrNi-A | mm | 最小MPa | メガパスカル | 最小% | |
| 4< | 345 | 480 | 24 | 熱間圧延 | |
| 4 以下 | 310 | 440 | 26 | 冷間圧延 |
特徴と利点
1.耐候性
09CuPCrNi-A 耐候性鋼板は、通常の炭素鋼と比較して、2 ～ 8 倍の耐候性と 1.5 ～ 10 倍の優れた塗装性能を備えています。
これらは都市、海岸、工業環境で安定した保護錆層 (緑青) を形成し、鋼の腐食を効果的に遅らせます。
2. 耐食性
鋼板の表面には銅、リン、クロム、ニッケルなどの合金元素が含まれており、大気、海洋、工業用ガス腐食に対する耐性を備えています。
一般的な腐食速度は約 0.02 ～ 0.03 mm/年で、錆層は 8 ～ 12 か月以内に安定します。
3. 優れた機械的特性
降伏強度：約275～345MPa
引張強さ: 約. 390 – 620 MPa
伸び率: 約. 31 – 20%
硬度: 約. 150 HB
この鋼板は、優れた靭性、延性、成形性、溶接性、機械加工性、耐摩耗性、高温耐性、耐疲労性も示します。{0}
09CuPCrNi-A 耐候性鋼板の優れた耐食性は、主にその化学組成と自然に形成された保護錆層の相乗効果によるものです。
- 合金要素の保護
銅（Cu）とリン（P）: 鋼の表面に安定した極薄の化学膜を形成し、水分や酸素が鋼の内部に直接浸透するのを防ぎます。{0}
クロム (Cr) およびニッケル (Ni): 鋼の耐食性と強度を強化し、酸性環境や海洋環境での侵食を受けにくくします。
微量のバナジウム (V)、ニオブ (Nb)、またはチタン (Ti): 結晶粒構造を微細化し、鋼板の耐食性と靭性の均一性を向上させます。
- 自然に形成された保護錆層（緑青）
鋼板が大気にさらされると、その表面が酸素や水分と反応して、緻密で付着力の強い赤茶色の錆層が形成されます。{0}}
この層は、酸素、湿気、腐食性物質の鋼へのさらなる侵入を防ぎ、自己保護メカニズムを作り出します。-
錆層は通常 8 ～ 12 か月以内に安定し、都市、沿岸、または工業環境における腐食速度を年間 0.02 ～ 0.03 mm に制御し、耐用年数を大幅に延長します。
- -耐候性鋼の長期安定性
通常の炭素鋼と比較して、09CuPCrNi-A 耐候性鋼は 2 ～ 8 倍の耐食性を備えています。
メンテナンスの負担が少なく、頻繁な再塗装が必要ないため、橋、鉄道、船舶、塔、都市の屋外施設に非常に適しています。{0}
09CuPCrNi-Aそして09CuPCrNi-B コールテン鋼板優れた展示耐候性鋼海洋および産業環境でのパフォーマンス。どちらのグレードも保護的な緑青を形成しますが、09CuPCrNi-B高塩分、高湿度、または重度に汚染された大気に対して優れており、耐用年数が長くなり、メンテナンス コストが削減されます。{0}
建築家やエンジニアは、環境の厳しさと構造要件に応じて適切なグレードを選択できます。
