ちょっと、そこ！矢板のサプライヤーとして、矢板の設置の最大深さについてよく質問されます。これは、特に矢板が重要な役割を果たす建設プロジェクトに携わる人々にとって、重要な質問です。それでは、このトピックについて詳しく見ていきましょう。
矢板を理解する
まず矢板とは何でしょうか？これらは基本的に、連続した壁を作成するために地面に打ち込まれた連結構造セクションです。これらの壁は、土壌の保持、水の侵入の防止、構造物の支持など、さまざまな目的に使用されます。矢板にはさまざまな種類があります。ラーソン鋼矢板、熱間圧延U形鋼、 そして炭素鋼矢板。それぞれのタイプには独自の特徴があり、さまざまな用途に適しています。
最大深さに影響する要因
矢板設置の最大深さは、万能の数値ではありません。それはいくつかの要因によって決まります。
土壌条件
土壌の種類が大きな決定要因となります。粘土やシルトなどの柔らかい土壌では、矢板を打ち込む際の抵抗が小さくなります。これは、このような条件では、過度な力をかけずに矢板をより深く打ち込める可能性があることを意味します。ただし、土壌の安定性も問題となる可能性があります。柔らかい土壌では杭に対して十分な横方向の支持が得られない可能性があり、座屈やその他の破損が発生する可能性があります。
一方、砂利や緻密な砂などの硬い土壌はより耐性があります。このような土壌に矢板を打ち込むにはより大きな力が必要であり、装置の能力に達するまでに打ち込める深さには限界があります。たとえば、土壌が大きな岩でいっぱいの場合、杭を深いところまで打ち込むのは不可能ではないにしても、非常に困難になる可能性があります。
矢板の種類とサイズ
矢板の種類とサイズも重要です。矢板のプロファイルが異なれば、強度特性も異なります。たとえば、より大きくて丈夫な矢板は、一般に、小さくて薄い矢板よりも深く打ち込むことができます。矢板の材質も重要です。鋼矢板は、強度と耐久性が高いため、より深く設置する場合によく使用されます。
設備容量
矢板の打ち込みに使用される設備には最大能力があります。油圧ハンマー、振動ドライバー、インパクトハンマーには、適用できる力に制限があります。設備が対応できる深さよりも深く杭を打ち込もうとすると、設備や矢板自体の損傷につながる可能性があります。
一般的な最大深さ
一般に、最も一般的な建設プロジェクトでは、矢板は 10 ～ 30 メートルの深さまで設置できます。ただし、一部の特殊なケースでは、土壌の状態、矢板の種類、設備を適切に組み合わせることで、最大 50 メートル以上の深さが達成されることがあります。
柔らかい土壌では、少ない労力で比較的深い深さに到達することが可能です。たとえば、土壌が均質な粘土層であるプロジェクトでは、杭を 20 ～ 30 メートル打ち込むことが可能かもしれません。しかし、硬くて岩の多い土壌では、最大深さは 10 ～ 15 メートル近くになる可能性があります。
ケーススタディ
これを説明するために、実際の例をいくつか見てみましょう。
新しい開発地を侵食から守るために擁壁を建設することが目的だった沿岸プロジェクトでは、土壌は柔らかいシルトと砂の組み合わせでした。契約者が利用したのは炭素鋼矢板大容量振動ドライバーを搭載。彼らは杭を 25 メートルの深さまで設置することができ、安定した効果的な保持構造を実現しました。

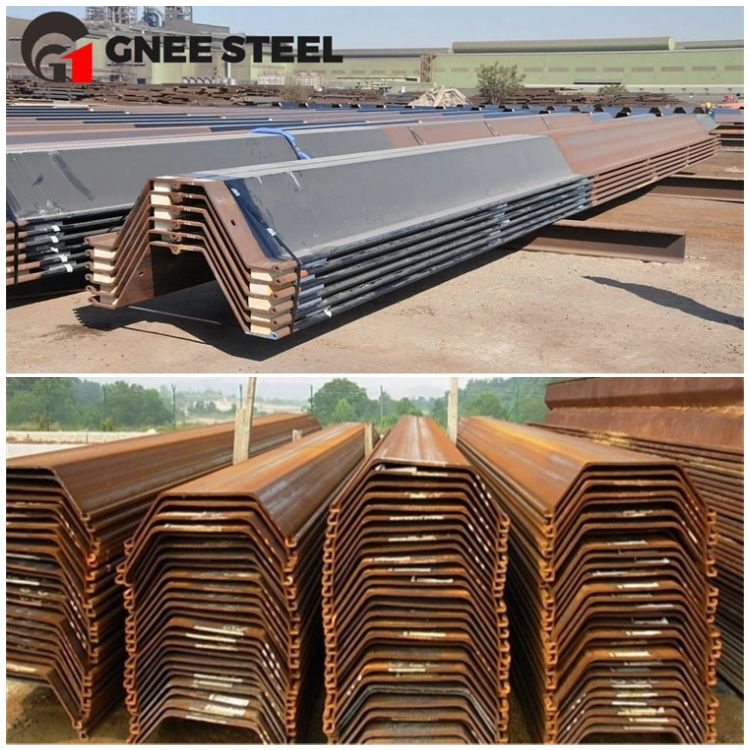

別のプロジェクトでは、建設現場の土壌は硬くて砂利が多かったです。エンジニアは使用することにしました熱間圧延U形鋼シートパイル。地盤の抵抗が大きいため、杭を深さ 12 メートルまでしか打ち込めませんでしたが、それでもプロジェクトの要件には十分でした。
設計上の考慮事項
矢板の設置を計画する場合は、詳細な設計を行うことが不可欠です。地盤工学エンジニアは、土壌の特性を理解するために徹底的な土壌調査を行う必要があります。この情報に基づいて、適切な矢板タイプを選択し、安全に達成できる最大深さを決定できます。
設計では、矢板壁が受ける荷重も考慮する必要があります。たとえば、大きな建物の擁壁の場合、壁は土壌からの側圧や建物からの追加荷重に耐える必要があります。これには、より強力な矢板の使用とより深い設置が必要になる場合があります。
安全上の注意事項
矢板の設置中は安全が常に最優先されます。杭を深いところまで打ち込むと、事故の危険性が高まります。機器のオペレーターは十分な訓練を受け、すべての安全プロトコルに従う必要があります。
インストールプロセスを注意深く監視することも重要です。これには、過度のたわみ、座屈、またはその他の故障の兆候がないか確認することが含まれます。問題が検出された場合は、インストールを直ちに停止し、問題に対処する必要があります。
矢板サプライヤーとしての私たちの役割
矢板サプライヤーとして、当社はお客様がプロジェクトに適した矢板を決定できるよう支援する上で重要な役割を果たしています。当社では以下のような矢板を幅広く取り揃えています。ラーソン鋼矢板、熱間圧延U形鋼、 そして炭素鋼矢板。
私たちはエンジニアや請負業者と緊密に連携して、プロジェクトの要件を理解します。地盤の状態や設計荷重等を考慮し、最適な矢板の種類やサイズをご提案させていただきます。また、プロジェクト全体を通じて技術サポートも提供し、設置がスムーズに進むようにします。
矢板のニーズについてはお問い合わせください
矢板が必要なプロジェクトに取り組んでいる場合は、遠慮せずに当社までご連絡ください。私たちは、お客様が適切な矢板を選択し、設置が確実に成功するようお手伝いいたします。柔らかい土壌でも硬い土壌でも、浅い設置でも深い設置でも、当社にはお客様のニーズを満たす専門知識と製品があります。
参考文献
- ボウルズ、JE (1996)。基礎の分析と設計。マグロウ - ヒル。
- トムリンソン、MJ、ウッドワード、J. (2014)。杭の設計と施工の実践。スポンプレス。
